Inovație în conectarea structurilor din lemn: Sistemul X-fix prezentat la BAU München 2025

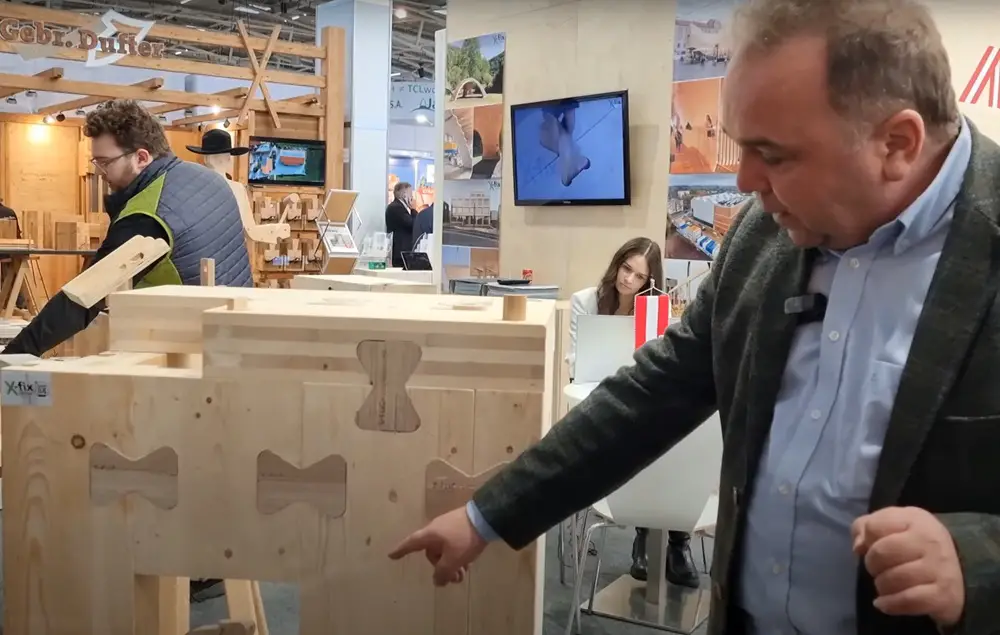

În mijlocul agitației de la târgul BAU München 2025, standul companiei X-fix a atras atenția specialiștilor din industria lemnului cu o demonstrație pe cât de simplă, pe atât de convingătoare. Markus Schilcher, CEO-ul companiei, prezenta cu precizie cum două panouri masive de CLT se îmbinau perfect în câteva secunde, fără niciun șurub, folosind doar un conector din lemn și un ciocan.

„Producem conectori pentru panouri CLT, pentru case din CLT, acest tip de conectori cu coadă de rândunică dublă,” a explicat Schilcher, arătând publicului un conector fabricat din placaj de mesteacăn. „Ei înlocuiesc șuruburile, eliminând complet metalul din conexiune.”

O soluție practică pentru o provocare reală

Pe șantierele de construcții, montarea panourilor CLT implică adesea o provocare tehnică specifică, pe care Schilcher a descris-o în timpul demonstrației:

„Dacă ai foi mari de plafoane CLT, o placă CLT stă fixă pe șantier și macaraua ridică cealaltă aproape de ea. Apoi rămâne mereu un spațiu între ele. În mod normal, folosești chei pentru a trage plăcile CLT împreună.”

Aici intervine avantajul practic al conectorului X-fix, care funcționează simultan ca unealtă și ca element de îmbinare. Procesul este remarcabil de eficient:

„Cu conectorul nostru X-fix, îl introduci, a doua piesă cade înăuntru, rămâne parțial în afară, și apoi începi să lovești conexiunea până când a doua parte a conectorului ajunge la nivel cu suprafața,” a demonstrat Schilcher în fața vizitatorilor. „Și ce se întâmplă? Vezi? Se creează o forță de conexiune care trage aceste piese împreună.”

Performanță tehnică impresionantă

Dincolo de simplitatea utilizării, conectorii X-fix oferă o performanță tehnică remarcabilă. Modelul standard de 90 mm poate suporta aproximativ 28 kilonewtoni în forță de forfecare și tracțiune, înlocuind până la 16 șuruburi.

„Ai văzut cât de rapid este și îți poți imagina câte șuruburi ai nevoie și cât timp durează să introduci acele șuruburi,” a subliniat Schilcher, evidențiind economia semnificativă de timp pe care o aduce sistemul.

O gamă adaptată pentru diferite aplicații

În timp ce vizitatorii examinau mostrele expuse la stand, Schilcher a prezentat întreaga gamă de conectori X-fix, fiecare adaptat pentru cerințe specifice:

• X-fix 90 mm: Ideal pentru panouri CLT începând de la 120 mm grosime
• X-fix 65 mm: Pentru pereți interiori de la 100 mm
• X-fix 45 mm: Pentru structuri cu panouri CLT începând de la 60 mm
• X-fix Goliath (130 mm): Pentru conectarea panourilor CLT foarte robuste
• X-fix Mini (33 mm): Pentru structuri ușoare

Indicând spre machetele expuse, Schilcher a împărtășit o realizare notabilă: „Avem proiecte realizate cu Kerto, BauBuche de 28 metri lungime, și doar un Kerto de 40 mm deasupra, ca tavan, conectat cu aproximativ o mie de conectori X-fix mini de doar 33 mm lungime.”

Această mențiune a stârnit interes în rândul specialiștilor prezenți, ilustrând tendința actuală din industrie: „Merge în direcția nu a CLT-ului complet, ci a structurilor mai mici, mai ușoare, mai ușor de construit, cu mai puțin material și costuri reduse.”

Proiecte inovatoare realizate cu X-fix

Într-o discuție separată, Schilcher a dezvăluit câteva dintre proiectele emblematice realizate cu conectorul X-fix, demonstrând versatilitatea și impactul acestei tehnologii în arhitectura contemporană.

Un exemplu remarcabil este colaborarea cu Universitatea din Kaiserslautern, care a realizat un impresionant „dom din lemn reciclat” la intrarea în noul lor campus dedicat construcțiilor din lemn. Structura de tip cochilie a fost construită ingenios din resturi de lemn rezultate din decuparea deschiderilor pentru uși și ferestre – materiale care în mod normal ar fi considerate deșeuri.

„Universitatea din Kaiserslautern a construit, ca intrare în noul lor campus de construcții din lemn, acest dom din lemn reciclat, cum îl numesc ei, realizat din piese mici. Și au aproximativ 600 de conectori X-fix care leagă această structură de tip cochilie,” a explicat Schilcher.

Un alt proiect de referință este o clădire de birouri din Oslo, Norvegia, care a primit premiul pentru sustenabilitate al industriei construcțiilor din Norvegia. Proiectată de arhitecții de la „Oslotre” la solicitarea primăriei orașului Oslo, această clădire are o caracteristică deosebită: este complet demontabilă.

„Arhitecții au ales să folosească conectorii noștri X-fix deoarece știu că după 60 de ani clădirea va trebui dezasamblată. Și dacă ai multe șuruburi într-o astfel de clădire din lemn, va fi destul de greu să faci asta. Dar este foarte ușor să scoți conectorii noștri X-fix din lemn și să obții o îmbinare curată, astfel încât dezasamblarea devine foarte, foarte simplă,” a subliniat Schilcher.

Reducerea timpului de construcție

Economiile de timp sunt un alt beneficiu major al sistemului X-fix. Referindu-se la un proiect de sală de sport multifuncțională, Schilcher a menționat: „Constructorul a declarat că au economisit 80% din timpul de construcție folosind conectorii noștri.”

Această eficiență face ca sistemul X-fix să fie adoptat în tot mai multe proiecte: „Aceasta ar fi una dintre principalele aplicații în care sunt folosiți conectorii noștri. Așadar, există mii de clădiri în toată Europa, chiar și în Statele Unite, conectate cu sistemul nostru.”

Noutăți prezentate la BAU München

Printre noutățile prezentate la târg s-a numărat și conectorul X-fix Medium, conceput pentru a oferi o soluție mai economică pentru îmbinări cu încărcări mai reduse.

„Cel mai nou din seria noastră este conectorul X-fix Medium, care este destinat conectării CLT-ului așa cum am văzut, unde nu ai încărcări grele, dar este mai ușor de frezat și mai mic,” a explicat Schilcher. „Așadar, frezarea este mai rapidă. Ai mai puțin material. Deci conexiunea este mai rentabilă în acest fel.”

Versatilitate pentru proiecte complexe

În jurul standului erau expuse diverse mostre care ilustrau versatilitatea sistemului X-fix în combinarea diferitelor materiale pe bază de lemn:

„Ceea ce facem este să încercăm să combinăm diferite materiale pornind de la conectarea CLT. Am observat că mulți clienți folosesc BauBuche sau structuri triplex ca aceasta, sau chiar plăci de fibre OSB,” a explicat Schilcher, arătând spre diverse mostre. „Combinația vine cel mai adesea de la clienți, de la nevoile lor, întrebările lor, și noi încercăm să oferim soluții pentru diferiți clienți cu materiale diferite.”

O mostră deosebit de interesantă a atras atenția vizitatorilor: „Avem un exemplu unde poți vedea combinația diferitelor tipuri, CLT cu această structură Magnumboard de la Swiss Krono, o combinație de lemn lamelar și CLT. ”

Structuri temporare și instalații arhitecturale

Schilcher a menționat și un proiect spectaculos realizat în orașul Augsburg: un pavilion temporar sub forma unei structuri șerpuitoare, proiectat de un arhitect olandez pentru aniversarea a 500 de ani a programului de locuințe sociale al orașului.

„În Piața Centrală din Augsburg au realizat un pavilion pentru aniversarea a 500 de ani a ceea ce ei numesc locuințe sociale, construite cu 500 de ani în urmă. Este o structură de tip șarpe care se ridică, proiectată de un arhitect din Olanda,” a relatat Schilcher. „Compania germană care a construit-o a folosit conectorii noștri X-fix vizibili. Această structură a fost demontată după două luni, după ce festivalul s-a încheiat.”

Acest exemplu ilustrează perfect un alt avantaj major al sistemului X-fix: capacitatea de a crea structuri temporare care pot fi apoi dezasamblate și reutilizate – un aspect esențial pentru sustenabilitatea în arhitectură și construcții.

Conectorul X-fix, cu design-ul său ingenios inspirat din tehnicile tradiționale de tâmplărie, dar adaptat pentru construcțiile moderne, reprezintă un exemplu perfect de inovație care respectă natura lemnului, simplificând în același timp procesele de construcție și îmbunătățind performanța structurilor din lemn.
